En la mayoría de aulas de Tecnología de la ESO, el 3D y el dibujo técnico se enseñan por separado. Un trimestre se modela en un programa, otro se dibujan vistas a lápiz, y el alumnado rara vez ve que son la misma cosa: que un plano es la descripción exacta de una pieza que existe en el espacio.
ModelingStudio está hecho para juntar las dos. Es el editor de modelado 3D geométrico de la suite Codemaker3D: se construye una pieza combinando figuras, y desde esa misma pieza se abre el plano técnico para dibujarlo y acotarlo. Este artículo cuenta cómo funciona y dónde encaja.
Construir combinando figuras

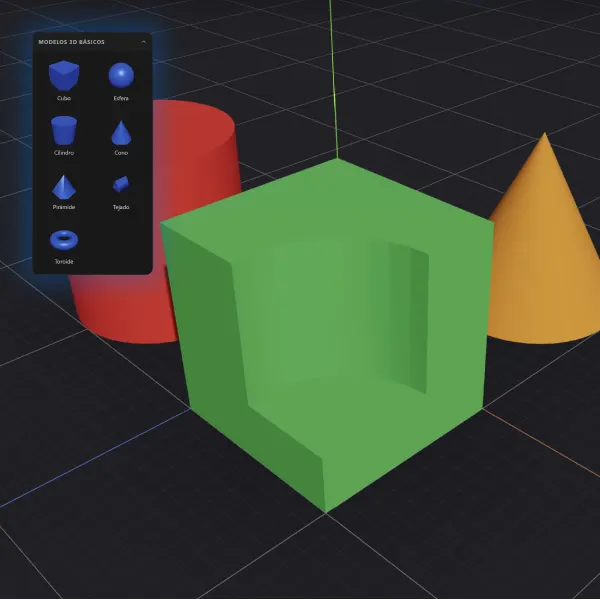

El punto de partida son siete figuras básicas: cubo, esfera, cilindro, cono, pirámide, tejado y toroide. Se añaden con un clic o se arrastran al punto exacto de la escena, y a partir de ahí se transforman: se mueven, se giran y se escalan, con ajuste a la cuadrícula para que las medidas sean exactas.
Lo interesante empieza al combinarlas. Con las operaciones booleanas, varias figuras se funden en una sola, y las que se marcan como hueco se restan del resultado. Un cilindro restado a un cubo es un agujero pasante; un cubo restado a otro, un rebaje. Es exactamente la forma de pensar de un diseñador industrial: una pieza es un volumen al que se le suman y se le quitan otros volúmenes.
Hay además dos atajos que ahorran mucho trabajo de clase:
- Simetría: el espejo de un objeto respecto a un eje. Media silla bien hecha es una silla entera.
- Copias en fila: repetir un objeto entre 2 y 50 veces con la separación que se indique. Escaleras, vallas, filas de ventanas.
Transformar con precisión

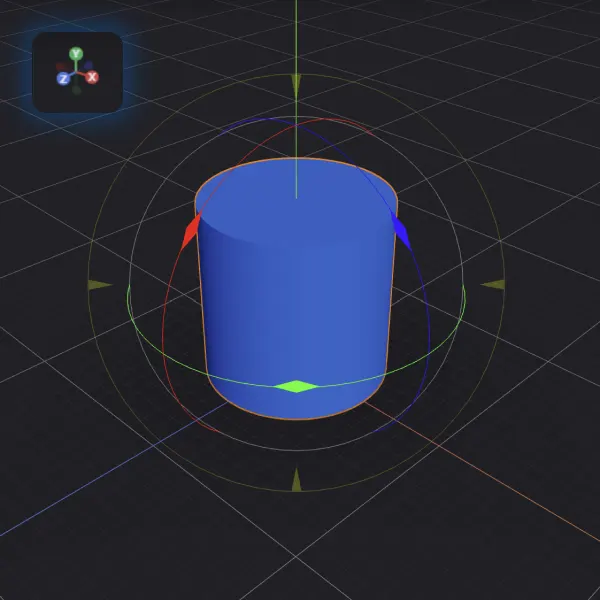

Cada objeto seleccionado muestra sus tiradores para moverlo, girarlo o escalarlo directamente en la escena. Y para quien necesita exactitud, el panel lateral admite valores numéricos. Las dos formas conviven: el alumno de 1.º de ESO arrastra; el de Bachillerato escribe la cota.
Las vistas rápidas —frontal, lateral, planta e isométrica— colocan la cámara en las posiciones de las proyecciones, que es justo lo que se necesita antes de pasar al plano.
Materiales y texturas

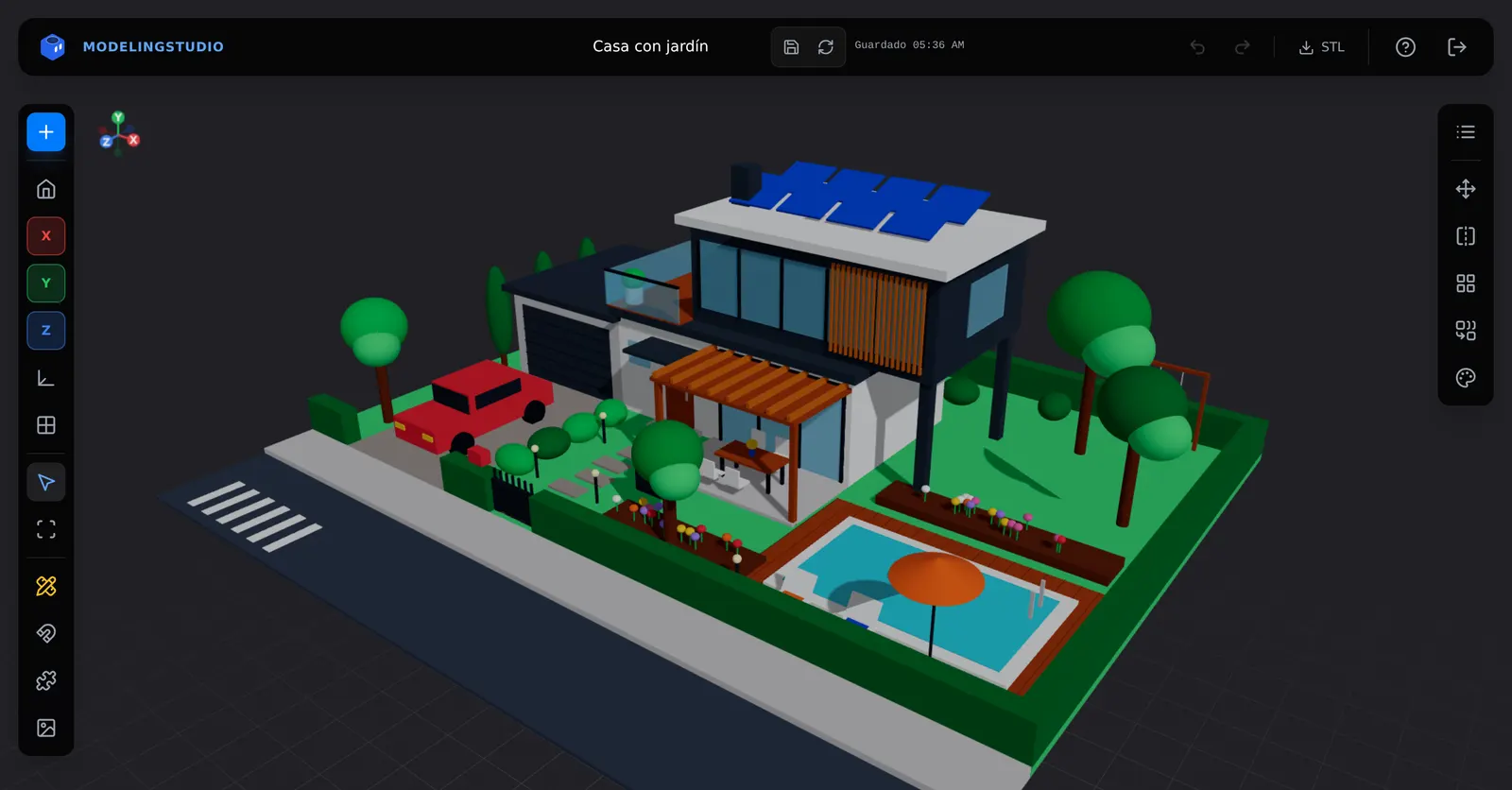

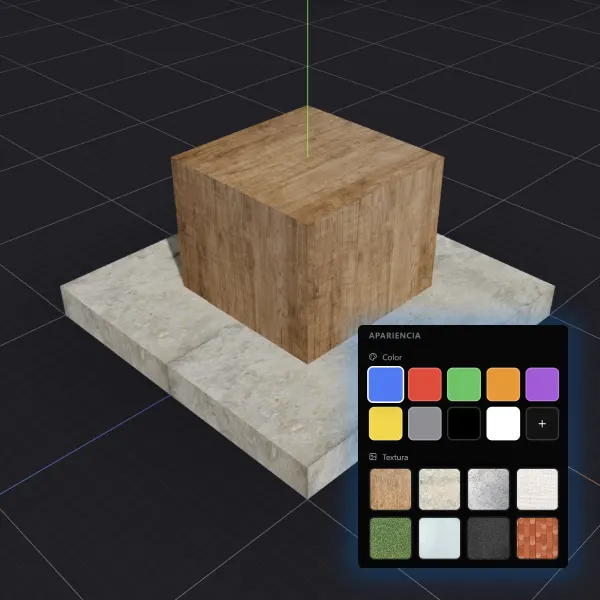

Cada objeto tiene su color y, si se quiere, una textura: madera, metal, piedra, cristal… La escena tiene además ajustes de iluminación y ambiente. Esto convierte ModelingStudio en una herramienta útil también fuera de Tecnología: una maqueta de vivienda para un proyecto de Geografía, un mueble para Plástica o una escena para contar una historia.
Planos técnicos en sistema europeo
Esta es la función que distingue ModelingStudio de un editor 3D cualquiera. Desde la pieza modelada se abre una vista 2D con sus proyecciones, y sobre ellas el alumno dibuja y acota a mano: líneas continuas para las aristas vistas, discontinuas para las ocultas, círculos y arcos, y cotas con sus líneas de referencia.
Dos decisiones que importan en un aula española:
- Las vistas van en sistema europeo (primer diedro): alzado, perfil y planta colocados como se enseñan en España y como se evalúan en la EBAU. Muchas herramientas de origen estadounidense usan por defecto el sistema americano, y un alumno que practique con esa disposición aprende las vistas al revés de como se las van a corregir.
- El cuarto cuadrante lleva la perspectiva, y se puede elegir entre libre, isométrica o caballera, que son las dos que pide el currículo.
El resultado se exporta en PDF. Y como el plano sale de la propia pieza, el alumno comprueba al momento si lo que ha dibujado coincide con lo que ha modelado.
De la pantalla a la impresora 3D
Cualquier modelo, o solo la parte seleccionada, se exporta a STL, el formato que entienden los programas de impresión 3D como PrusaSlicer o Cura. Si el centro tiene impresora, el ciclo se cierra: diseñar, dibujar el plano, imprimir y comparar la pieza física con las medidas.
Dónde encaja en tu programación
ModelingStudio está pensado para ESO y Bachillerato, y encaja en:
- Tecnología y Digitalización: diseño y fabricación de objetos, expresión gráfica, proceso tecnológico.
- Dibujo Técnico: sistemas de representación, normalización y acotación.
- Educación Plástica, Visual y Audiovisual: volumen, composición y diseño.
Lo que el alumno entrega —la evidencia evaluable— es doble: el modelo 3D y su plano acotado. Y con el plan PRO, el profesor los revisa y los califica en el propio panel de clase, girando la pieza en 3D, sin descargar archivos.
Tienes el detalle curricular completo en la página de ModelingStudio.
